TAITIEN解密Oscillator中的三態函數

來源：http://www.dbaub.cn 作者：康華爾電子 2019年07月20

我們都知道Oscillator指的是石英晶體振蕩器,這是一種高性能的頻率控制元器件,應用范圍非常廣泛,在很多與晶體振蕩器相關的資料當中,都會經常看到這一個Tristate Function單詞,是頻率元件行業里常說的三態函數,那什么是三態函數呢,它的作用原理又是什么?臺灣泰藝晶振公司將為大家解答.
什么是三態函數?

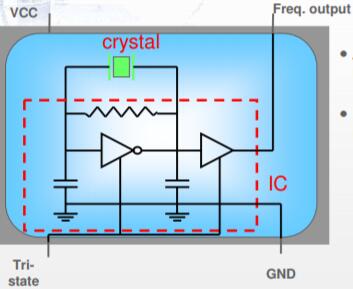

在具有三態功能的振蕩器中,石英振蕩器輸出可由三態引腳控制,如下所示:
邏輯高:輸出使能
邏輯低:輸出禁用
三態功能允許輸出引腳呈現高阻態,有效地從電路中移除振蕩器輸出,在Tri-State中禁用輸出時,OSC晶振電路可以保持打開或關閉,三態振蕩器工作模式:振蕩器電路關閉.

•優勢:
待機電流較低
•缺點:
更長的啟動時間:(基本模式>0.2mS)
(第3個泛音模式>2mS)

不同振蕩器工作模式的待機電流比較

待機電流
電源電壓(VDD)		1.8V	2.5V	2.8V	3.3V	5.0V
振蕩器關閉	22MHz	0.4uA	0.5uA	1.1uA	1.6uA	4.1uA
振蕩器關閉	44MHz	0.4uA	1.5uA	1.7uA	2.3uA	6.1uA
振蕩器開啟	22MHz			0.33mA	0.5mA	1.16mA
振蕩器開啟	44MHz			2.1mA	3.4mA	13.5mA
