Model636振蕩器,5032mm有源晶振,CTS車載晶振

編號：57260462
頻率：1.0~160.0MHZ

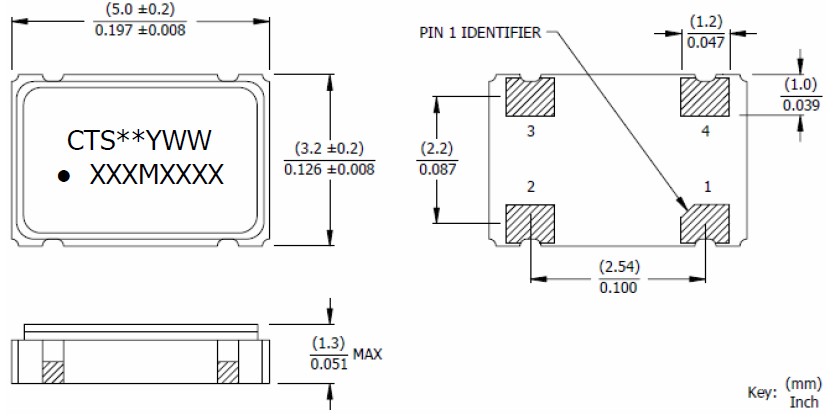

尺寸：5.0*3.2mm

Model636振蕩器,5032mm有源晶振,CTS車載晶振,5.0mmx3.2mm4P表面封裝,頻率范圍1~160MHz,HCMOS輸出基本和3泛音晶體設計,頻率穩定度50ppm標準,25ppm和20ppm,操作溫度-40℃+85℃,可用操作電壓+1.8V,+2.5V,+3.3V,+5.0V直流...

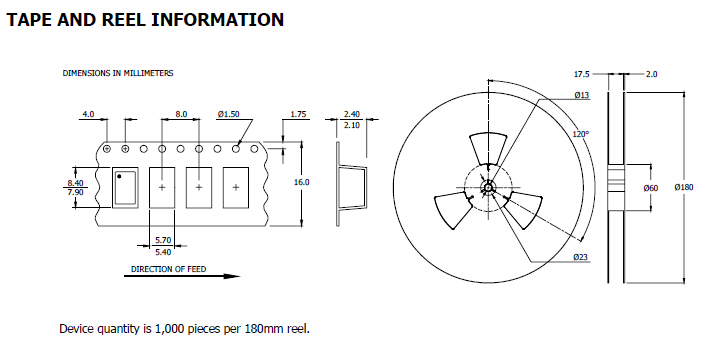

Model636振蕩器,5032mm有源晶振,CTS車載晶振,5.0mmx 3.2mm 4P表面封裝,頻率范圍1 ~160MHz,HCMOS輸出基本和3泛音晶體設計,頻率穩定度±50 ppm標準,±25 ppm和±20 ppm,操作溫度-40℃+ 85℃,可用操作電壓+1.8V,+2.5V,+3.3V,+5.0V直流,輸出使標準磁帶和卷軸包裝標準,Model636是理想的應用程序;數字視頻等網絡設備,寬帶接入,以太網/千兆以太網,微處理器/ DSP / FPGA,存儲區域網絡、計算機和外圍設備,照相機和其他便攜設備等等.

CTS是一個領先的設計師和制造商的傳感器、執行器和電子組件oem在航空航天、通訊、國防、工業、信息技術、醫療、運輸市場.CTS制造產品在北美、歐洲和亞洲.

我們相信合作的力量:聰明思維、工程卓越、無縫的性能和技術的能力讓世界更好.我們有信心在我們的能力總是交付還謙虛知道工作結果和相互合作創造杰出的價值.

聰明的解決方案是我們的DNA的一部分:幫助我們將突破性的技術和物質進步轉化為可行的解決方案.這就是為什么今天我們的業務提高從汽車到筆記本電腦;衛星基站;醫療設備的防御系統.

我們不僅僅是我們做什么.我們是一個無縫的經驗的創造者.那些成千上萬的產品和服務,每天接觸數以百萬計的生命:保證人們的安全,安全,健康和快樂.

我們正在更智能、無縫的世界:公司一直是未來的一部分.

你的伴侶在智能解決方案.

晶振規格參數	Model636
頻率范圍	1.00 MHz ~ 160.00 MHz
頻率公差25℃	±20 ppm, ±25 ppm, ±50 ppm
頻率穩定度公差(工作溫度范圍,引用到25°C閱讀)	±2.0 ppm, ±10.0 ppm
工作溫度范圍	-20°C to +70°C ,-40°C to +85°C
電源電壓	1.8V~5.0V
并聯電容	15.0 pF maximum
激勵功率	10 μW typical, 100 μW maximum
老化（﹢25℃）	±3 ppm/yr maximum
絕緣電阻(直流100 v)	500M Ohms minimum
儲存溫度	-40°C to +100°C
回流條件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

CTS晶體科技股份有限公司,依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’,以界定本公司環境/安衛管理系統之范圍,包括任何排除之細節及調整,并指引環境/安衛管理系統與各書面、辦法書之對應關系,包含在環境/安衛管理系統內之流程順序及交互作用的描述.本公司環境/安衛管理系統之適用范圍包含公司所有的活動、產品及服務. CTS晶體科技股份有限公司藉由環境/安衛管理系統的推動執行,以整合內部資源,奠定經營管理的基礎.藉執行環境考量面/安衛危害鑒別作業,環境/安衛管理方案和內部稽核為手段,合理化推動環境/安衛管理,落實環境/安衛系統有效實施.并不斷透過教育訓練灌輸員工環境/安衛觀念及意識,藉由改善公司制程以達到污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少環境/安衛負擔,并滿足客戶需求,獲得客戶的信賴而努力.
