- 編號：482526
- 頻率：120.000MHz
- 尺寸：7.0x5.0x1.8mm
Wi2wi高性能晶振,PE7-T-C12000-M-C-D-3-R-X,低相位噪聲晶振
Wi2wi高性能晶振,PE7-T-C12000-M-C-D-3-R-X,低相位噪聲晶振，美國進口晶振，Wi2wi威爾威晶振，型號：PE7系列晶振，編碼為：PE7-T-C12000-M-C-D-3-R-X，頻率為：120.000MHz，小體積晶振尺寸：7.0x5.0x1.8mm封裝，LVPEC...
TXC,NDK,希華.jpg)
Wi2wi高性能晶振,PE7-T-C12000-M-C-D-3-R-X,低相位噪聲晶振，美國進口晶振，Wi2wi威爾威晶振，型號：PE7系列晶振，編碼為：PE7-T-C12000-M-C-D-3-R-X，頻率為：120.000MHz，小體積晶振尺寸：7.0x5.0x1.8mm封裝，LVPECL輸出差分晶體振蕩器，差分晶振，六腳貼片晶振，SMD晶振，石英晶體振蕩器，石英晶振。PE7系列提供精確的定時在一個密封的包。這些高性能的時鐘振蕩器提供了非常低的集成相位抖動和優越的相位噪聲。為您的原型輸入需求、批量生產能力和有競爭力的價格提供快速周轉抽樣。具有超小型，輕薄型，低抖動，低功耗，低相位噪聲，低電源電壓，低耗能，低損耗，低電平，高精度，高性能，高品質等特點。有源晶振，廣泛應用于：通訊設備、無線網絡，藍牙模塊，物聯網，機頂盒、光端機、安防設備、路由器，交換機、儀器儀表、光纖通信，以太網等應用。
格發TXC,NDK,希華.jpg)
Wi2wi高性能晶振,PE7-T-C12000-M-C-D-3-R-X,低相位噪聲晶振,參數表
| Parameter | Supply Voltage *1 (±5%) | Units | ||
| 3.3 | 2.5 | V | ||
| Frequency Range *1 | 120.000 | MHz | ||
| Frequency Stability *1 | All Causes (Maximum ) *2 | Per Option | ppm | |
| Temperature Range*1 | Operating | Per Option | °C | |
| Storage | -55 to +125 | °C | ||
| Supply Current (Maximum) | 65 | mA | ||
| Output | Differential PECL Squarewave | |||
| Load (Typical) | Into Vcc-2V | 50 | Ω | |
| Duty Cycle (Maximum) | @ 50% Vcc | 45/55 | % | |
| Rise/Fall Times (Maximum) | Rise Time (20% to 80% Vcc) | 0.5 | nS | |
| Fall Time (80% to 20% Vcc) | 0.5 | |||
| Start up Time (Maximum) | 10 | mS | ||
| Output Voltage Levels | High Voh (50Ω to Vcc-2V) | Vcc- 1 .025 Min, Vcc-0 .95 Typ, Vcc-0 .88 Max | V | |
| Low Vol (50Ω to Vcc-2V) | Vcc- 1 .810 Min, Vcc- 1 .70 Typ, Vcc- 1 .62 Max | |||
| Differential Voltage | 595 Min , 750 Typ , 930 Max | mV | ||
| Pin 1 (Tri-State) (Option) | High (See below) or Open | Enable | ||
| Low (See below) *3 | Disable | |||
| High Value (Minimum) | 70 | % Vcc | ||
| Low Value (Maximum) *3 | 30 | % Vcc | ||
| Disable Current (Typical) *3 | 10 | uA | ||
| Enable Delay Time (Maximum) | 2 | mS | ||
| Disable Delay Time (Maximum) | 0.2 | uS | ||
| Integrated Phase Jitter (RMS) | 12KHz to 20MHz | 0.2 Typical , 1.0 Maximum | pS | |
| Phase Noise (Typical) | @ 10KHz Offset | -138 | dBc/Hz | |
| @ 100KHz Offset | -144 | |||

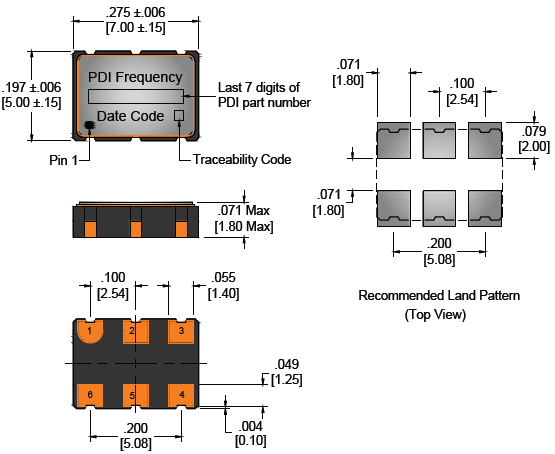

Wi2wi高性能晶振,PE7-T-C12000-M-C-D-3-R-X,低相位噪聲晶振,尺寸圖
Wi2wi高性能晶振,PE7-T-C12000-M-C-D-3-R-X,低相位噪聲晶振
差分晶振近年來逐漸出現在我們的視線中，以及越來越多的電子工程師會更青睞差分晶振。隨著信息化的發展，差分貼片石英晶振高性能、低功耗、低噪聲的優點，使其成為很多設計適合的方案。但仍有不少電子工程師對差分晶振選型上存在誤區以及盲點。差分晶振與常規晶振不同，差分晶振有不同的輸出信號，LVPECL，LVDS，HCSL是差分晶振通用的輸出信號。
