西迪斯SA534晶振,5032金屬四腳諧振器,電話機專用晶振

編號：51710011
頻率：8.0~120.0MHZ
尺寸：5.0*3.2mm

西迪斯SA534晶振,5032金屬四腳諧振器,電話機專用晶振,CTS晶振標準5.0mmx3.2mm陶瓷面封裝,頻率范圍8~40MHz基本,24~120MHz3泛音,頻率公差;10ppm,15ppm,20ppm,30ppm和50ppm頻率穩定度,工作溫度范圍-40℃~+105℃,標準磁帶...

西迪斯SA534晶振,5032金屬四腳諧振器,電話機專用晶振,CTS晶振標準5.0mm x 3.2mm陶瓷面封裝,頻率范圍8 ~ 40 MHz基本,24 ~120 MHz 3泛音,頻率公差;±10ppm,±15ppm,±20 ppm,±30 ppm和±50 ppm頻率穩定度,工作溫度范圍-40℃~+ 105℃,標準磁帶和卷軸包裝標準,SA534是一個低成本的專門開發用于汽車電子晶體.

CTS公司生產產品的光和商用車產品(傳感器、執行器和踏板模塊),和電子元件產品(頻率控制設備、開關、電位器、過濾器、熱管理產品和壓電陶瓷).

CTS的汽車產品部門運營多個生產地點在北美,歐洲和遠東地區.CTS汽車產品供應全球汽車oem和第二層供應商與扶輪和線性位置傳感器、旋轉執行器和電子油門踏板模塊.CTS汽車產品部門還提供商業組件,重型車輛和小型引擎市場定制的傳感和驅動組件.最近添加的CTS的汽車制造能力在東歐和中國生產設施.與操作在臺灣,中國,新加坡,以及北美,CTS的電子元件部生產一系列廣泛的頻率控制裝置,陶瓷射頻過濾器/雙工器,EMI / RFI濾波器、電容器、開關、旋轉和線性電位計、電阻和電阻/電容網絡和熱管理組件.主要市場包括醫療,國防和航空航天、工業控制、電源管理、通信、計算機和電子網絡.

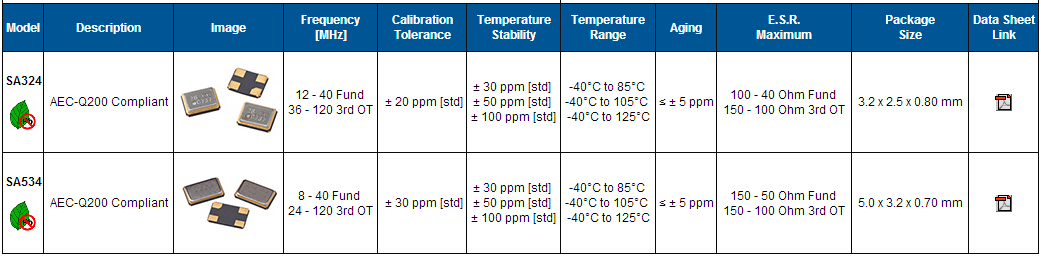

晶振規格參數	SA534
頻率范圍	8.00 MHz ~ 120.00 MHz
頻率公差25℃	±10 ppm,±15 ppm,±20 ppm,±30 ppm, ±50 ppm
頻率穩定度公差(工作溫度范圍,引用到25°C閱讀)	±15 ppm,±20 ppm, ±30 ppm, ±50 ppm,±100 ppm
工作溫度范圍	-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3,5,6] -40°C to +125°C [Stability Code 5,6]
負載電容	10 pF,12 pF,16 pF maximum
激勵功率	10 μW typ, 100 μW max
老化（﹢25℃）	±5 ppm/yr Typical
絕緣電阻(直流100 v)	500M Ohms minimum
儲存溫度	-40°C to +125°C
回流條件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

CTS晶體科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作；落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.

2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.

勞工職業安全衛生議題近年成為世界各國及企業關注焦點,如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直是CTS晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.

超聲波清洗

（1）使用AT-切割晶體和表面聲波（SAW）諧振器/濾波器的產品,可以通過超聲波進行清洗.但是,在某些條件下, 晶體特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.

（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶體可能受到破壞.

（3）請勿清洗開啟式產品

（4）對于可清洗產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等.

（5）焊料助焊劑的殘留會吸收水分并凝固.這會引起諸如位移等其它現象.這將會負面影響產品的可靠性和質量.請清理殘余的助焊劑并烘干PCB.

操作

請勿用鑷子或任何堅硬的工具,夾具直接接觸IC的表面.

使用環境（溫度和濕度）

請在規定的溫度范圍內使用產品.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.
