首頁進口晶振NT3225SA溫補晶振,NDK石英晶體振蕩器,GPS導航儀晶振

NT3225SA溫補晶振,NDK石英晶體振蕩器,GPS導航儀晶振

編號：64799416

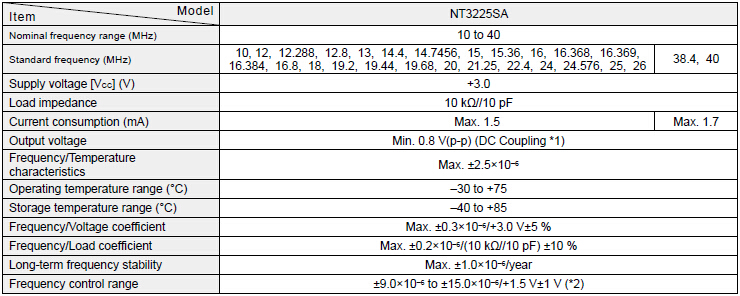

頻率：10.0~40.0MHZ

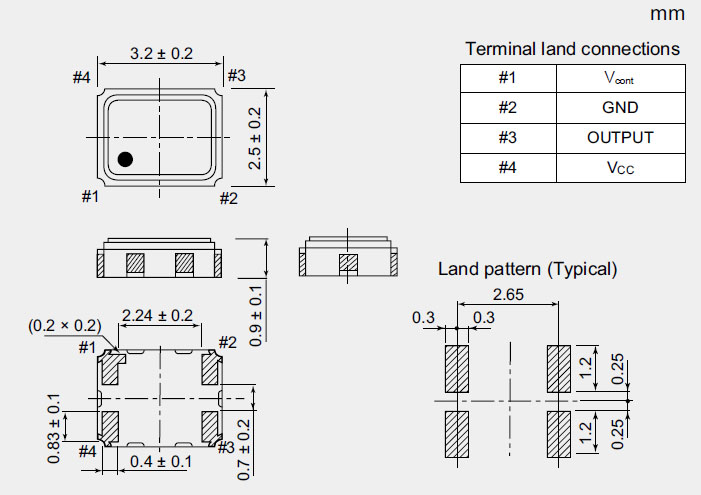

尺寸：3.2*2.5mm

NT3225SA溫補晶振,NDK石英晶體振蕩器,GPS導航儀晶振,為對應低電源電壓的產品(可對應DC+1.7Vto+3.3V.),高度：最高1.0mm、體積：0.007cm3、重量：0.024g,小型、量輕,帶有AFC(頻率控制)功能,低消耗電流,表面貼片型產品(可...

NT3225SA溫補晶振,NDK石英晶體振蕩器,GPS導航儀晶振,為對應低電源電壓的產品(可對應 DC+1.7 V to +3.3 V.),高度：最高1.0 mm、體積：0.007 cm3、重量：0.024 g,小型、量輕,帶有AFC(頻率控制)功能,低消耗電流,表面貼片型產品(可對應回流焊),無鉛產品,滿足無鉛焊接的回流溫度曲線要求.

“日本電波工業株式會社（NDK）”為世界最大的石英晶振生產企業之一,同時其在中國蘇州建立的工廠也為中國同類企業中生產規模最大.本公司的產品為晶體諧振器、晶體振蕩器、晶體濾波器、聲表面波濾波器和光學低通濾波器等,被廣泛用于移動通信、辦公自動化、家電、汽車電子等領域.目前移動通信和汽車電子市場的市場份額均為世界第一.

　石英是由硅原子和氧原子組合而成的二氧化硅（Silicon Dioxide, SiO2）, 以32點群的六方晶系形成的單結晶結構﹝圖一﹞.單結晶的石英晶體結構具有壓電效應特性, 當施加壓力在晶體某些方向時, 垂直施力的方向就會產生電氣電位. 相對的當以一個電場施加在石英晶體某些軸向時, 在另一些方向就會產生變形或振動現象. 掌握單結晶石英材料的這種壓電效應, 利用其發生共振頻率的特性, 發揮其精確程度作為各類型頻率信號的參考基準, 就是水晶震蕩器的設計與應用. 因?yàn)槭⒕w具有很高的材料Q值,所以絕大部份的頻率控制組件,如共振子及振蕩器,都以石英材料為基礎. 以石英為基礎的頻率控制組件可以依其壓電振動的屬性, 可以分為體波(bulk wave)振動組件及表面聲波(surface acoustic wave)振動組件. 體波振動組件如石英晶體共振子, 石英晶體濾波器及石英晶體振蕩器, 表面波振動組件如表面波濾波器及表面波共振子. 當石英晶體以特定的切割方式, 以機械加工方式予以表面研磨, 完成特定的外型尺寸就是通稱的石英芯片(quartz wafer 或 quartz blank ). 將這個石英芯片放置在真空還境中, 于表面鍍上電極后,再以導電材料固定在金屬或是陶瓷基座上, 并加以封裝, 就成為一般所謂的石英晶體共振子( quartz crystal resonator ). 利用石英共振子在共振時的低阻抗特性及波的重迭特性, 用鄰近的雙電極, 可以做出石英晶體濾波器. 將石英振蕩子加上不同的電子振蕩線路, 可以做成不同特性的石英振蕩器. 例如: 石英頻率振蕩器(CXO), 電壓控制石英晶體振蕩器(Voltage Controlled Crystal Oscillator, VCXO), 溫度補償石英晶體振蕩器(Temperature Compensated Crystal Oscillator, TCXO), 恒溫槽控制石英晶體振蕩器(Oven Controlled Crystal Oscillator, OCXO)…等. 相對于體波諧振的是表面聲波的諧振. 將石英晶體表面鍍以叉狀電極(inter-digital-transducer, IDT)方式所產生的表面振蕩波, 可以制造出短波長(高頻率)諧振的表面聲波共振子(SAW Resonator)或表面聲波濾波器(SAW Filter).

自2003年以來,NDK發展無鉛產品和嚴格的申請.NDK建立了環境標準物質列表控件,考慮不同國家法律/法規和需求來自客戶、遵守弱電和RoHS指令.NDK也努力保護環境通過選擇和使用零件/材料,不含禁止物質的部分/材料審批階段.

為了控制化學物質包含在零部件和材料組成我們的產品和歐盟達到規定要求的提供信息,NDK收集供應商零部件/材料化學物質含量數據,數據庫中所說,通過這些活動,NDK處理達到規定.

NDK響應客戶需求,比如JGPSSI格式;AIS,傷害+晉升JAMP;JAMA,imd機載設備制造商推薦等.
