Lihom Crystal,音叉晶振,BTX-20貼片晶振

編號：89590429
頻率：32.768KHz

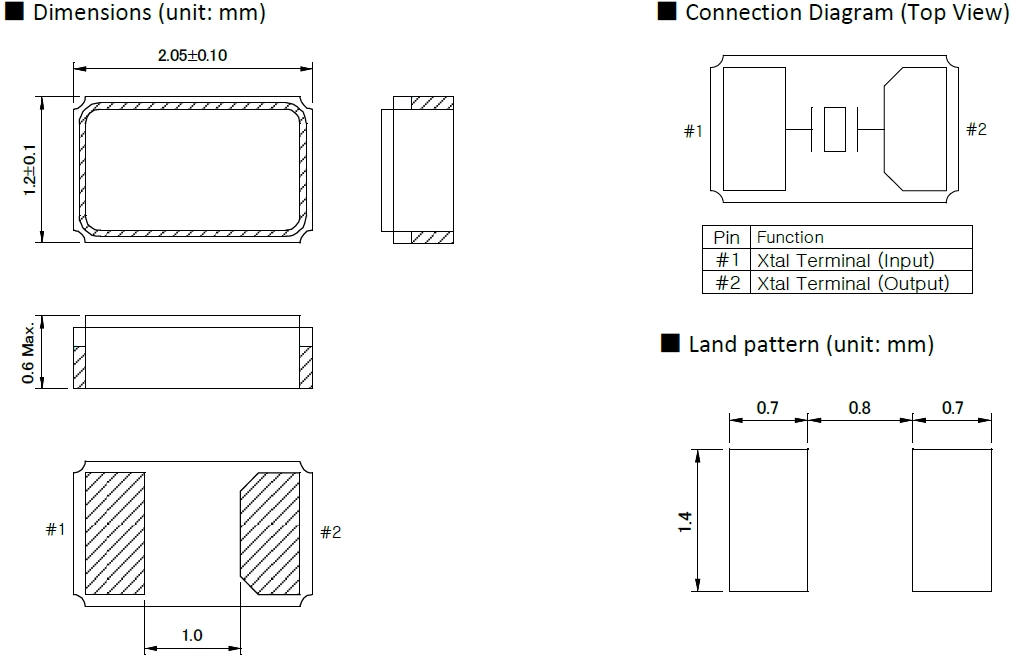

尺寸：2.05*1.2*0.6mm

Lihom Crystal,音叉晶振,BTX-20貼片晶振,2012mm體積的晶振,可以說是目前小型數碼產品的福音,目前小型的智能手機里面所應用的就是小型的石英晶振,該產品適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費...

　　Lihom Crystal,音叉晶振,BTX-20貼片晶振.普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.

　　石英晶振高精度晶片的拋光技術:2012mm無源晶體是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.

　　力宏是Crystal Technology的新興領導者.在積極的研究和努力的基礎上,我們積極為電子社會做出貢獻,迅速開發出先進的水晶振子產品.我們專注于最新的SMD版本的水晶振動子,時鐘OSC,TCXO,VCXO,OCXO和MCF.并優化晶振負載和晶振精度等晶振參數,并具有從16.000kHz(低)到350.000MHz(高)頻率的高可靠數據,嚴格的質量控制和嚴格的運輸檢查.除了SMD版本,我們還可以提供通孔類型的產品.此外,我們準備盡可能滿足特殊規格.

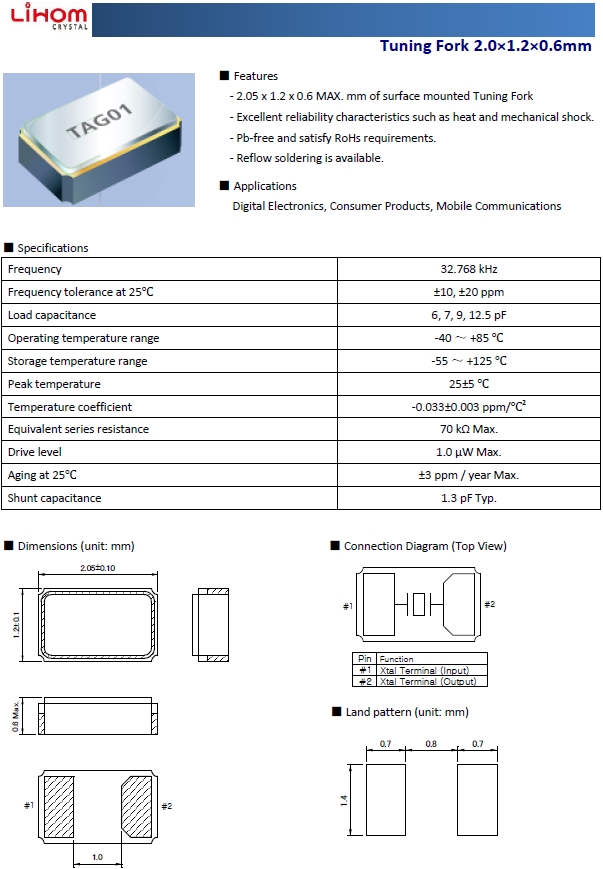

Lihom晶振	單位	BTX-20晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHz	標準頻率
儲存溫度	T_stg	-55°C～+125°C	裸存
工作溫度	T_use	-40°C～+85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW ～ 300μW
頻率公差	f_— l	±10,±20ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.dbaub.cn/
頻率溫度特征	f_tem	±20× 10^-6 /-40°C～+85°C	超出標準的規格請聯系我們.
負載電容	CL	6,7,9,12.5pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-10°C— +60°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

　　噪音

　　在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發石英晶體諧振器功能失常或擊穿的閉門或雜散現象.

　　電源線路

　　電源的線路阻抗應盡可能低.

　　輸出負載

　　建議將輸出負載安裝在盡可能靠近進口晶振的地方(在20mm范圍之間).

　　未用輸入終端的處理

　　未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.

　　熱影響

　　重復的溫度巨大變化可能會降低受損害的無源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

　　安裝方向

　　SMD晶振的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

　　通電

　　不建議從中間電位和/或極快速通電,否則會導致無源晶振無法產生振蕩和/或非正常工作.

　　力宏晶振集團認識到進行環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際環境而進行各行業建設性的合作是極其重要的.

　　過去力宏晶振集團已經針對重大污染控制項目建立了一整套記錄程序并且將繼續識別解決其自身環境污染及保持問題,加強責任感以便進行環境績效的持續改進.

　　力宏晶振集團將：不論何時何地盡可能的在生產石英晶體諧振器的同時進行源頭污染預防.為環境目標指標的建立與評審提供框架.通過充分利用或回收等方法實現對自然資源的保持.

　　力宏晶振通過追求以QMEMS技術為核心的“省、小、精”技術,來推動具有領先性的環保活動,把降低環境負荷作為一種顧客價值提供給顧客.

　　創造并提供專研了“省、小、精”的32.768K鐘表晶振,溫補晶振晶振,石英晶振,無源晶振,壓控振蕩器等水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.
