- 編號：90568882
- 頻率：10~52MHZ
- 尺寸：2.5*2.0mm
威爾威美國晶振,TC02有源溫補晶振,TCT2-24000X-WND3RX晶振
威爾威美國晶振,TC02有源溫補晶振,TCT2-24000X-WND3RX晶振,有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是...
.jpg)
威爾威美國晶振,TC02有源溫補晶振,TCT2-24000X-WND3RX晶振,有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.
威爾威美國晶振,TC02有源溫補晶振,TCT2-24000X-WND3RX晶振，貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.
TXC,NDK,希華.jpg)
威爾威美國晶振,TC02有源溫補晶振,TCT2-24000X-WND3RX晶振，2018年7月24日/ Wi2Wi公司（“Wi2Wi”或“公司”），全球領先的端到端無線連接解決方案開發商和制造商，高精度頻率控制，定時和微波過濾設備，很高興宣布推出堅固，堅固且可靠的溫度補償晶體振蕩器系列（TCXO），即TCH系列，這是其晶振產品組合的進一步發展前景。
宣布新型TCH系列堅固耐用且同類最佳的溫度補償晶體振蕩器（TCXO）。TC6系列溫補晶振進一步擴展了wi2wi的頻率控制SMD晶振和定時設備產品組合，以滿足航空電子，太空和軍事市場最苛刻的技術要求。公司已收到TCH系列的首批生產訂單，從大型供應商到航空電子設備和國防市場。“董事會主席Michael Sonnenreich表示。
格發TXC,NDK,希華.jpg)

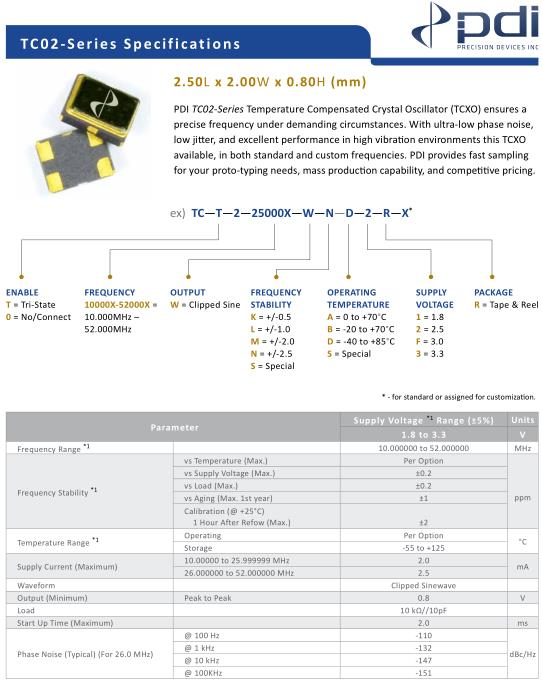

| Parameter-Wi2Wi晶振 | Supply Voltage *1 Range (±5%) | Units | |
| 1.8 to 3.3 | V | ||
| Frequency Range *1 | 10.000000 to 52.000000 | MHZ | |
| Frequency Stability *1 | vs Temperature (Max.) | Per Option | ppm |
| vs Supply Voltage (Max.) | ±0.2 | ||
| vs Load (Max.) | ±0.2 | ||
| vs Aging (Max. 1st year) | ±1 | ||
| Calibration (@ +25°C) | ±2 | ||
| 1 Hour After Refow (Max.) | |||
| Temperature Range *1 | Operating | Per Option | °C |
| Storage | -55 to +125 | ||
| Supply Current (Maximum) | 10.00000 to 25.999999 MHz | 2 | mA |
| 26.000000 to 52.000000 MHz | 2.5 | ||
| Waveform | Clipped Sinewave | ||
| Output (Minimum) | Peak to Peak | 0.8 | V |
| Load | 10 kΩ//10pF | ||
| Start Up Time (Maximum) | 2 | ms | |
| Phase Noise (Typical) (For 26.0 MHz) | @ 100 Hz | -110 | dBc/Hz |
| @ 1 kHz | -132 | ||
| @ 10 kHz | -147 | ||
| @ 100KHz | -151 | ||
TXC,NDK,希華.jpg)
激勵功率
在晶振上施加過多驅動力,會導致產品特性受到損害或破壞.電路設計必須能夠維持適當?shù)募罟β?（請參閱“激勵功率”章節內容）.
負極電阻
除非石英晶體振蕩器回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）.
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管SMD晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
抗沖擊
抗沖擊是指歐美晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是貼片石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏. 威爾威美國晶振,TC02有源溫補晶振,TCT2-24000X-WND3RX晶振.
正常溫度和濕度:
溫度:+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.
(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.
wi2wi晶振公司將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.
威爾威美國晶振,TC02有源溫補晶振,TCT2-24000X-WND3RX晶振.Wi2Wi晶振集團實施創新戰略,提高自主創新能力,確保公司可持續發展.實施節約戰略,提高建設節約環保型企業能力,確保實現節能環保規劃目標.
Wi2Wi晶振公司在“制造、使用、有效利用、再利用”這樣一個進口晶振產品生命周期中,努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”,實現與地球的和諧相處.
