首頁歐美晶振 quartzcom晶振QuartzCom無源晶振,SMX-6S,2520四腳貼片晶振,音頻設備6G晶振

QuartzCom無源晶振,SMX-6S,2520四腳貼片晶振,音頻設備6G晶振

編號：69843811
頻率：12~66MHz
尺寸：2.5x2.0mm

QuartzCom無源晶振,SMX-6S,2520四腳貼片晶振,音頻設備6G晶振,小體積晶振,石英晶體諧振器，瑞士進口晶振，QuartzCom石英通晶振，型號：SMX-6S，寬頻率范圍為：12MHz~66MHz，小體積晶振尺寸：2.5x2.0x0.55mm封裝，四腳貼...

QuartzCom無源晶振,SMX-6S,2520四腳貼片晶振,音頻設備6G晶振,小體積晶振,石英晶體諧振器，瑞士進口晶振，QuartzCom石英通晶振，型號：SMX-6S，寬頻率范圍為：12MHz~66MHz，小體積晶振尺寸：2.5x2.0x0.55mm封裝，四腳貼片晶振，石英晶體諧振器，石英晶振，無源晶振，無鉛環保晶振，微型SMD晶體。貼片晶振具有超小型晶振，輕薄型晶振，高沖擊和振動電阻率，回流焊@260°C，耐熱及耐環境特點。應用于：電信設備、汽車電子設備、醫療設備，音頻設備，可穿戴設備，小型便捷式設備，平板電腦，安防設備等應用。

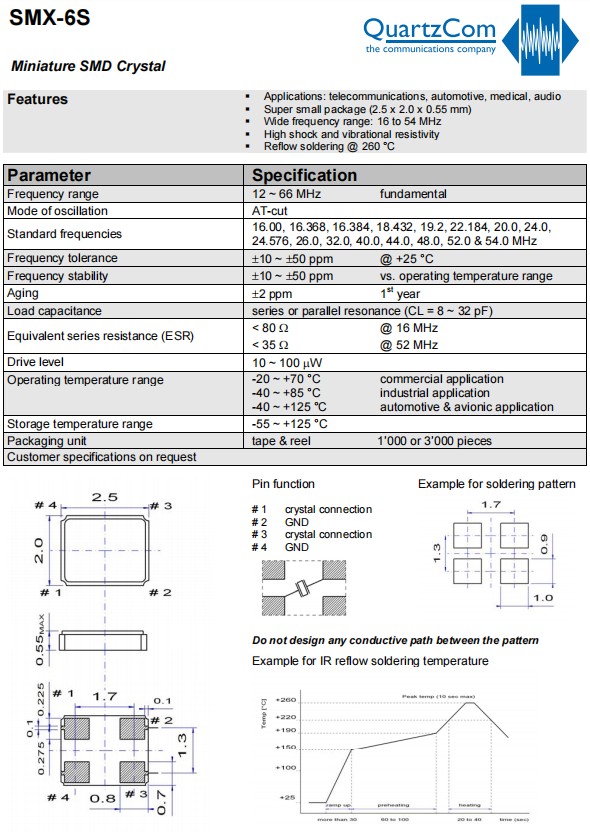

QuartzCom無源晶振,SMX-6S,2520四腳貼片晶振,音頻設備6G晶振,小體積晶振,石英晶體諧振器，參數表

Parameter	Specification
Frequency range	12 ~ 66 MHz fundamental
Mode of oscillation	AT-cut
Standard frequencies	16.00, 16.368, 16.384, 18.432, 19.2, 22.184, 20.0, 24.0, 24.576, 26.0, 32.0, 40.0, 44.0, 48.0, 52.0 & 54.0 MHz
Frequency tolerance	±10 ~ ±50 ppm @ +25 °C
Frequency stability	±10 ~ ±50 ppm vs. operating temperature range
Aging	±2 ppm 1st year
Load capacitance	series or parallel resonance (CL = 8 ~ 32 pF)
Equivalent series resistance (ESR)	< 80 Ω @ 16 MHz
Equivalent series resistance (ESR)	< 35 Ω @ 52 MHz
Drive level	10 ~ 100 μW
Operating temperature range	-20 ~ +70°C commercial application
	-40 ~ +85°C industrial application
	-40 ~ +125°C automotive application
Storage temperature range	-55 ~ +125 °C
Packaging unit	tape & reel 1’000 or 3’000 pieces
Customer specifications on request

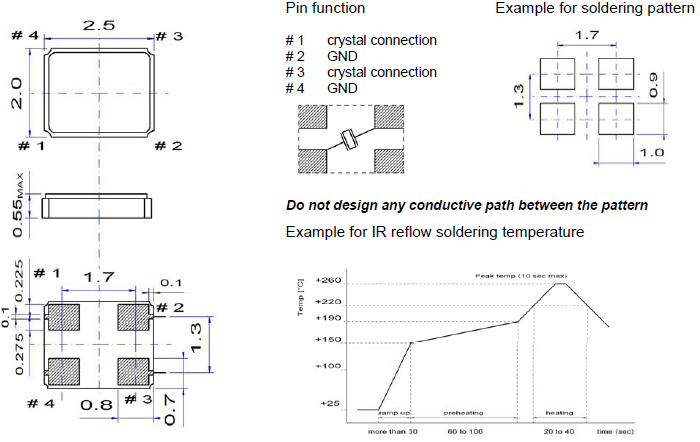

QuartzCom無源晶振,SMX-6S,2520四腳貼片晶振,音頻設備6G晶振,小體積晶振,石英晶體諧振器，尺寸圖

QuartzCom無源晶振,SMX-6S,2520四腳貼片晶振,音頻設備6G晶振,小體積晶振,石英晶體諧振器

石英晶體諧振器是一種生活中隨處可見的電子器件，誕生于20世紀20年代初，因具有較高的品質因數及良好的頻率穩定性，被廣泛應用于航天、通信、軍事等工業領域。顧名思義，制造石英晶體諧振器的原材料就是石英，一種非常重要的壓電材料。其主要特征是其原子或分子有規律排列，反映在宏觀上是外形的對稱性，在電場的作用下，晶體內部產生應力而形變，從而產生機械振動，獲得特定的頻率。
