首頁歐美晶振 KVG晶振XMP-5135-1A-18pF-24.000MHz,7050mm,24M,KVG無源晶振

XMP-5135-1A-18pF-24.000MHz,7050mm,24M,KVG無源晶振

編號：92482731
頻率：24.000MHz
尺寸：7.0x5.0mm

XMP-5135-1A-18pF-24.000MHz,7050mm,24M,KVG無源晶振，德國進口晶振，KVG晶振，XMP-5100系列，編碼為：XMP-5135-1A-18pF-24.000MHz，頻率為：24.000MHz，小體積晶振尺寸為：7.0x5.0mmSMD陶瓷封裝，四腳貼片晶振，石英...

XMP-5135-1A-18pF-24.000MHz,7050mm,24M,KVG無源晶振，德國進口晶振，KVG晶振，XMP-5100系列，編碼為：XMP-5135-1A-18pF-24.000MHz，頻率為：24.000MHz，小體積晶振尺寸為：7.0x5.0mm SMD陶瓷封裝，四腳貼片晶振，石英晶體，無源晶振，SMD晶振，石英晶體諧振器，無鉛晶振，工作溫度范圍選項：-40至+85°C。具有超小型，輕薄型，高精度，高性能，高品質，耐熱及耐環境特點。石英晶振，被廣泛用于：通訊設備晶振，電腦用晶振，藍牙模塊晶振，汽車電子晶振，車載導航晶振，安防設備，物聯網晶振，數碼電子等應用。

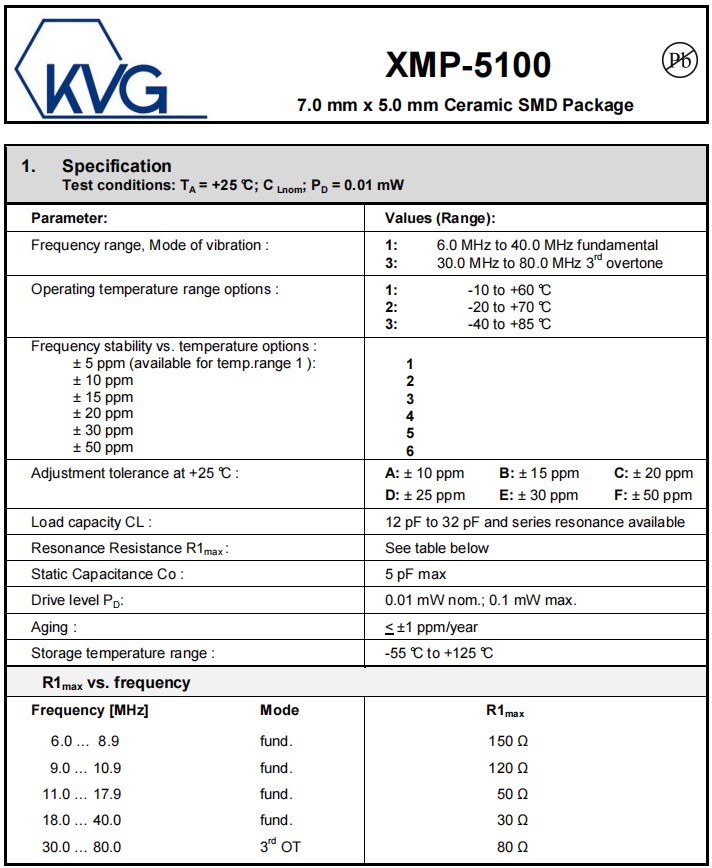

XMP-5135-1A-18pF-24.000MHz,7050mm,24M,KVG無源晶振,參數表

Parameter:

Values (Range):

Frequency range, Mode of vibration :

24.000 MHz

Operating temperature range options :

1:                   -10 to +60 °C
2:                   -20 to +70 °C
3:                   -40 to +85 °C

Frequency stability vs. temperature options :
± 5 ppm (available for temp.range 1 ):

1
2
3
4
5
6

± 10
± 15
± 20
± 30
± 50

ppm
ppm
ppm
ppm
ppm

Adjustment tolerance at +25 °C :

A: ± 10
D: ± 25

ppm
ppm

B: ± 15
E: ± 30

ppm
ppm

C: ± 20
F: ± 50

ppm
ppm

Load capacity CL :

12 pF to 32 pF and series resonance available

Resonance Resistance R1max :

See table below

Static Capacitance Co :

5 pF max

Drive level PD :

0.01 mW nom.; 0.1 mW max.

Aging :

< ±1 ppm/year

Storage temperature range :

-55 °C to +125 °C

Frequency [MHz]

      6.0 …  8.9

      9.0 …  10.9

    11.0 …  17.9

    18.0 … 40.0

    30.0 … 80.0

Mode

fund.

fund.

fund.

fund.
3rd OT

R1max

150 Ω

120 Ω

50 Ω

30 Ω

80 Ω

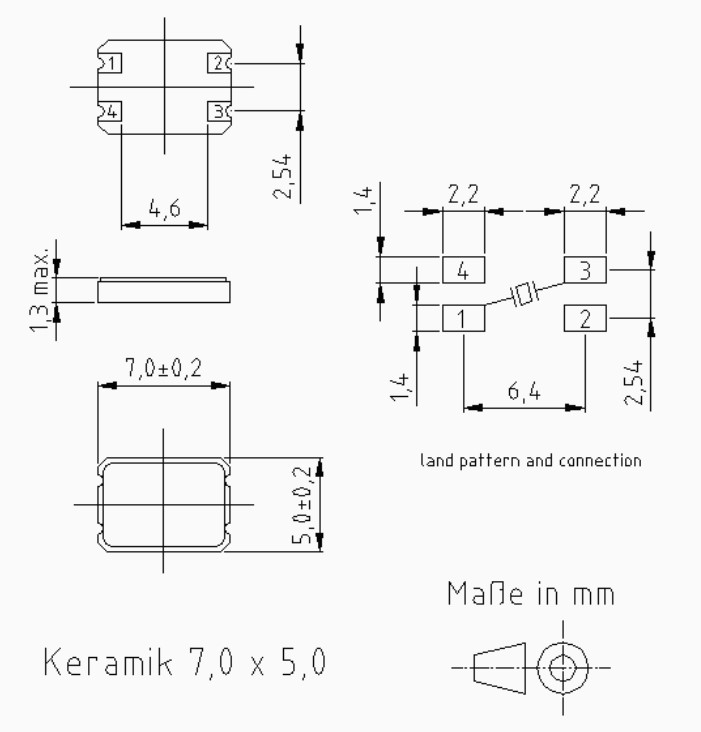

XMP-5135-1A-18pF-24.000MHz,7050mm,24M,KVG無源晶振,尺寸圖

XMP-5135-1A-18pF-24.000MHz,7050mm,24M,KVG無源晶振
產品特點：
外形尺寸：7.0x5.0mm陶瓷SMD包
頻率范圍：6~80MHz
包裝特性：濕度靈敏度等級：1端面：最高鍍鎳（金鎳），回流焊溫度： 260°C
