瑞薩MEMS振蕩器,4HF100000Z3BACTGI8,超低相位噪聲晶振
瑞薩MEMS振蕩器,4HF100000Z3BACTGI8,超低相位噪聲晶振,六腳貼片晶振,6G以太網應用晶振，進口晶振，Renesas瑞薩電子晶振，4HF100000Z3系列晶振，編碼為：4HF100000Z3BACTGI8，頻率為：100.000MHz，小體積晶振尺寸：5.0...
瑞薩MEMS振蕩器,4HF100000Z3BACTGI8,超低相位噪聲晶振,六腳貼片晶振,6G以太網應用晶振，進口晶振，Renesas瑞薩電子晶振，4HF100000Z3系列晶振，編碼為：4HF100000Z3BACTGI8，頻率為：100.000MHz，小體積晶振尺寸：5.0x3.2mm，六腳貼片晶振，石英晶振，有源晶振，LVPECL差分晶振，石英晶體振蕩器。4HF100000Z3是一個超低相位抖動（100 fs）振蕩器，能夠在1ppm的步長中實現高達± 1000 ppm的實時頻率邊緣。它是理想的應用程序需要極低的抖動和/或加PPM時鐘。從99.900到100.100MHz的任何頻率都可以實時生成，而不需要使用y個外部XTAL或XO。貼片石英晶振應用于：通訊設備，無線網絡，藍牙模塊，以太網，物聯網，GPS定位系統，導航儀，汽車電子設備，路由器，交換機，光纖通道等應用。
瑞薩MEMS振蕩器,4HF100000Z3BACTGI8,超低相位噪聲晶振,六腳貼片晶振,6G以太網應用晶振，參數表
| Parameter | 2.5 V | 3.3 V | Units | Conditions | ||||
| Specifications | Specifications | |||||||
| Min | Typ | Max | Min | Typ | Max | |||
| Supply Voltage (VDD) | 2.375 | 2.5 | 2.625 | 2.97 | 3.3 | 3.63 | V | |
| Output Frequency | 100 | 100 | MHz | |||||
| Frequency Stability | -50 | 50 | -50 | 50 | ppm | Includes supply voltage and temperature variation (-40 to 85°C), | ||
| reflow drift, and aging. | ||||||||
| Supply Current | 90 | 95 | mA | No load | ||||
| Enable/Disable Time | 1 | 1 | us | Guaranteed by design | ||||
| Input LOW level | 0.3VDD | 0. 7VDD | 0.3VDD | V | At OE pin | |||
| Input HIGH level | 0. 7VDD | VDD-1.8 | VDD-1.8 | V | ||||
| Output LOW level | 0.8 | VDD-1.1 | 1.5 | V | ||||
| Output HIGH level | VDD-1.0 | 1.6 | 2.3 | V | ||||
| Amplitude (VA ) | 0.75 | 0.75 | V | Single Ended output swing (Pk-Pk) | ||||
| Mid Level (VM) | VDD-1.3 | VDD-1.3 | V | |||||
| Rise Time (TR) | 300 | 250 | ps | Maximum; 20/80% of VA; Output load (CL) = 2pF; Guaranteed by Char. | ||||
| Symmetry (SYM) | 48 | 50 | 52 | 48 | 50 | 52 | % | Worst case; measured at 50% of waveform |
| Phase Jitter | 0.12 | 0.12 | 1.875MHz to 20MHz, RMS; Measured Differentially (IEEE802.3-2005) | |||||
| 0.25 | 0.25 | ps | 12k to 20MHz, RMS; Measured Differentially | |||||
| Period Jitter | 2.5 | 2.5 | ps | RMS | ||||
| Cycle-to-Cycle Jitter | 20 | 20 | ps | 1,000 cycles, Peak | ||||
| Start-up Time | 10 | 10 | ms | Output valid time after power up, 25°C | ||||
| Aging | ± 5 | ± 5 | ppm | 25°C, 10 years | ||||

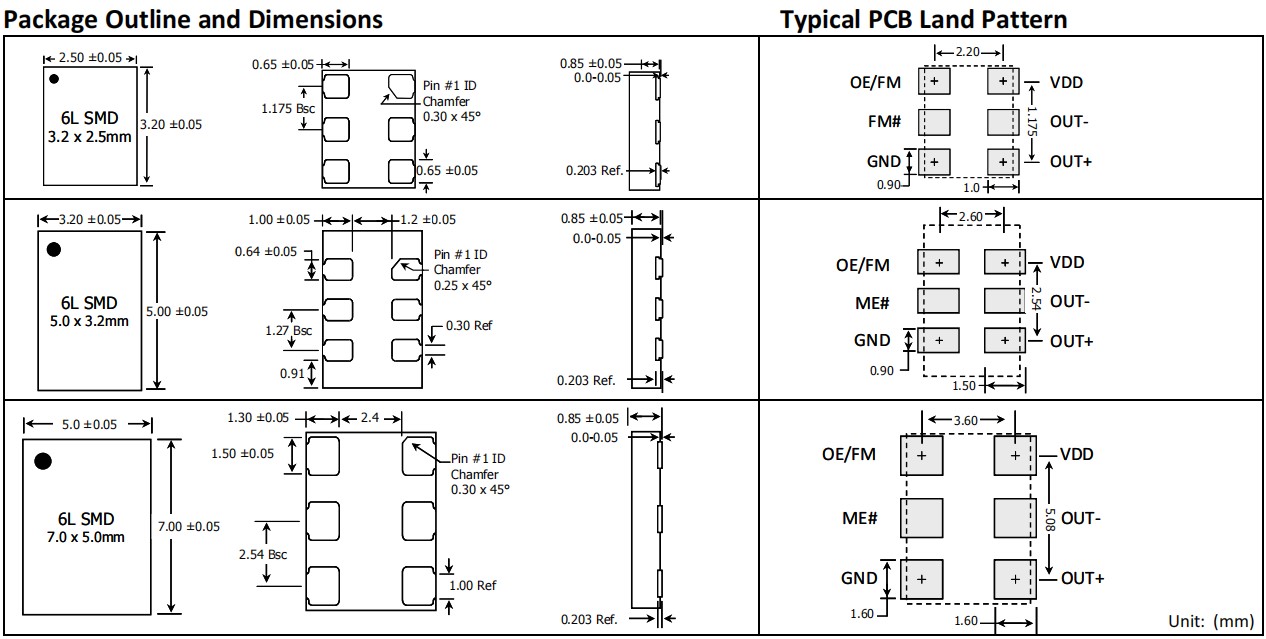

瑞薩MEMS振蕩器,4HF100000Z3BACTGI8,超低相位噪聲晶振,六腳貼片晶振,6G以太網應用晶振，尺寸圖

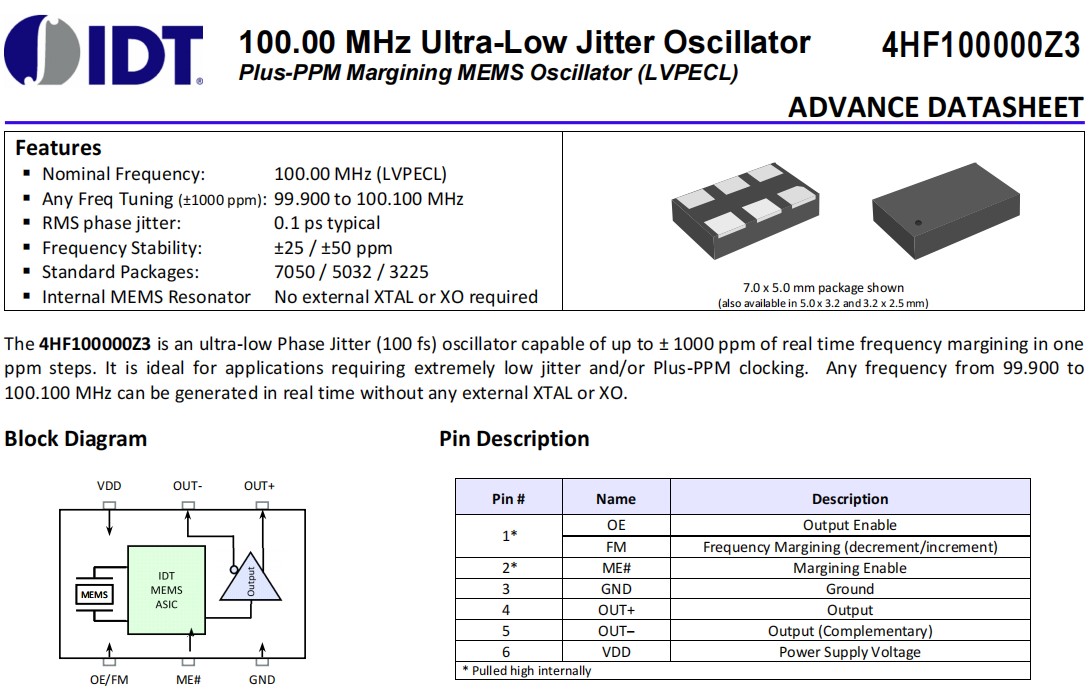

瑞薩MEMS振蕩器,4HF100000Z3BACTGI8,超低相位噪聲晶振,六腳貼片晶振,6G以太網應用晶振
產品特點：標稱頻率： 100.00MHz（LVPECL）

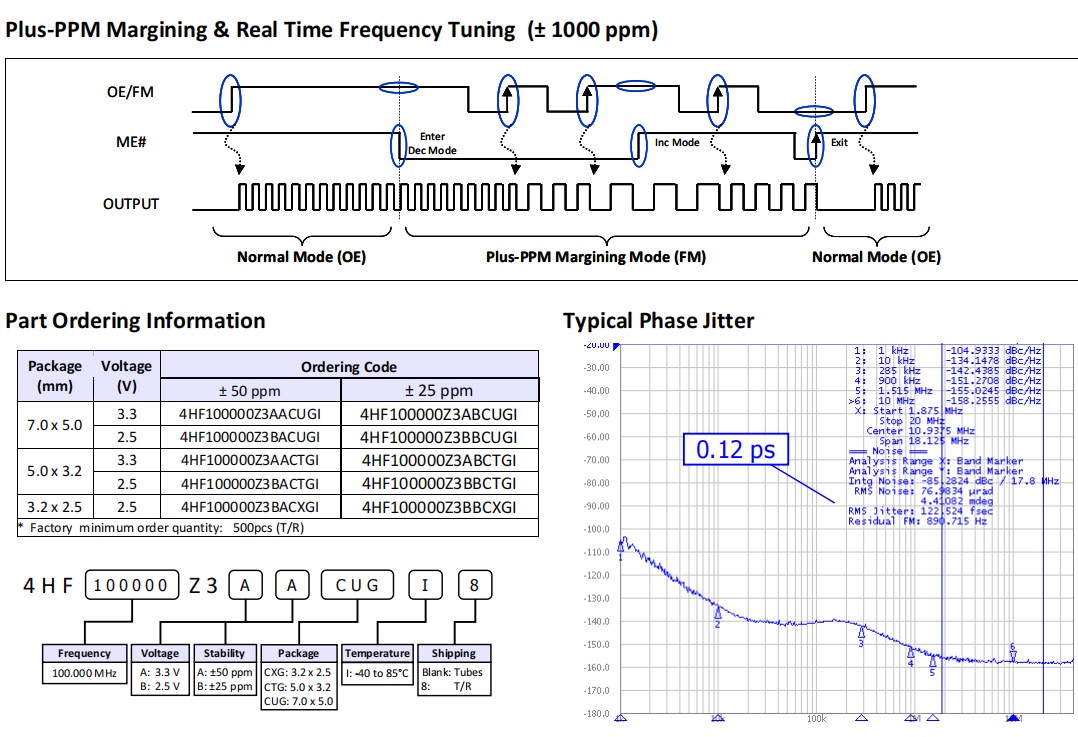

任何Freq調諧（±1000ppm）： 99.900至100.100MHz
RMS相位抖動：0.1ps典型的
頻率穩定性： ± 25 / ± 50 ppm
標準軟件包： 7.0x5.0mm / 5.0x3.2mm / 3.2x2.5mm差分晶振
內部MEMS諧振器不需要外部XTAL或XO
| 編碼 | 晶振廠家 | 描述 |
| 4HF100000Z3AACTGI | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVPECL |
| 4HF100000Z3AACTGI8 | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVPECL |
| 4HF100000Z3AACUGI | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVPECL |
| 4HF100000Z3AACUGI8 | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVPECL |
| 4HF100000Z3AACXGI | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVPECL |
| 4HF100000Z3AACXGI8 | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVPECL |
| 4HF100000Z3BACTGI | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVPECL |
| 4HF100000Z3BACTGI8 | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVPECL |
| 4HF100000Z3BACUGI | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVPECL |
| 4HF100000Z3BACUGI8 | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVPECL |
| 4HF100000Z3BACXGI | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVPECL |
| 4HF100000Z3BACXGI8 | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVPECL |
| 4HF100000Z4AACTGI | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVDS SMD |
| 4HF100000Z4AACTGI8 | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVDS SMD |
| 4HF100000Z4AACUGI | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVDS SMD |
| 4HF100000Z4AACUGI8 | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVDS SMD |
| 4HF100000Z4AACXGI | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVDS SMD |
| 4HF100000Z4AACXGI8 | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVDS SMD |
| 4HF100000Z4BACTGI | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVDS SMD |
| 4HF100000Z4BACTGI8 | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVDS SMD |
| 4HF100000Z4BACUGI | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVDS SMD |
| 4HF100000Z4BACUGI8 | 進口晶振 | MEMS OSC XO 100.0000MHZ LVDS SMD |
| 4HF100000Z4BACXGI | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVDS SMD |
| 4HF100000Z4BACXGI8 | Renesas晶振 | MEMS OSC XO 100.0000MHZ LVDS SMD |
| 4HF106250Z3AACTGI | Renesas晶振 | MEMS OSC XO 106.2500MHZ LVPECL |
| 4HF106250Z3AACTGI8 | Renesas晶振 | MEMS OSC XO 106.2500MHZ LVPECL |
| 4HF106250Z3AACUGI | Renesas晶振 | MEMS OSC XO 106.2500MHZ LVPECL |
| 4HF106250Z3AACUGI8 | Renesas晶振 | MEMS OSC XO 106.2500MHZ LVPECL |
| 4HF106250Z3AACXGI | Renesas晶振 | MEMS OSC XO 106.2500MHZ LVPECL |
| 4HF106250Z3AACXGI8 | Renesas晶振 | MEMS OSC XO 106.2500MHZ LVPECL |
| 4HF106250Z3BACTGI | Renesas晶振 | MEMS OSC XO 106.2500MHZ LVPECL |
| 4HF106250Z3BACTGI8 | Renesas晶振 | MEMS OSC XO 106.2500MHZ LVPECL |
| 4HF106250Z3BACUGI | Renesas晶振 | MEMS OSC XO 106.2500MHZ LVPECL |
| 4HF106250Z3BACUGI8 | Renesas晶振 | MEMS OSC XO 106.2500MHZ LVPECL |
| 4HF106250Z3BACXGI | Renesas晶振 | MEMS OSC XO 106.2500MHZ LVPECL |
| 4HF106250Z3BACXGI8 | Renesas晶振 | MEMS OSC XO 106.2500MHZ LVPECL |
| 4HF106250Z4AACTGI | Renesas晶振 | MEMS OSC XO 106.2500MHZ LVDS SMD |
| 4HF106250Z4AACTGI8 | Renesas晶振 | MEMS OSC XO 106.2500MHZ LVDS SMD |
| 4HF106250Z4AACUGI | Renesas晶振 | MEMS OSC XO 106.2500MHZ LVDS SMD |
| 4HF106250Z4AACUGI8 | Renesas晶振 | MEMS OSC XO 106.2500MHZ LVDS SMD |
| 4HF106250Z4AACXGI | Renesas晶振 | MEMS OSC XO 106.2500MHZ LVDS SMD |
| 4HF106250Z4AACXGI8 | Renesas晶振 | MEMS OSC XO 106.2500MHZ LVDS SMD |
| 4HF106250Z4BACTGI | Renesas晶振 | MEMS OSC XO 106.2500MHZ LVDS SMD |
| 4HF106250Z4BACTGI8 | Renesas晶振 | MEMS OSC XO 106.2500MHZ LVDS SMD |
| 4HF106250Z4BACUGI | Renesas晶振 | MEMS OSC XO 106.2500MHZ LVDS SMD |
| 4HF106250Z4BACUGI8 | Renesas晶振 | MEMS OSC XO 106.2500MHZ LVDS SMD |
| 4HF106250Z4BACXGI | Renesas晶振 | MEMS OSC XO 106.2500MHZ LVDS SMD |
| 4HF106250Z4BACXGI8 | Renesas晶振 | MEMS OSC XO 106.2500MHZ LVDS SMD |
| 4HF125000Z3BACTGI | Renesas晶振 | MEMS OSC XO 125.0000MHZ LVPECL |
| 4HF125000Z3BACTGI8 | Renesas晶振 | MEMS OSC XO 125.0000MHZ LVPECL |
| 4HF125000Z3BACUGI | Renesas晶振 | MEMS OSC XO 125.0000MHZ LVPECL |
| 4HF125000Z3BACUGI8 | Renesas晶振 | MEMS OSC XO 125.0000MHZ LVPECL |
| 4HF125000Z3BACXGI | Renesas晶振 | MEMS OSC XO 125.0000MHZ LVPECL |
| 4HF125000Z3BACXGI8 | Renesas晶振 | MEMS OSC XO 125.0000MHZ LVPECL |
