首頁數碼產品臺灣津綻晶振,NAOH-53振蕩器,5032mm貼片晶振

臺灣津綻晶振,NAOH-53振蕩器,5032mm貼片晶振

編號：59711366
頻率：1.0~125.0MHZ
尺寸：5.0*3.2mm

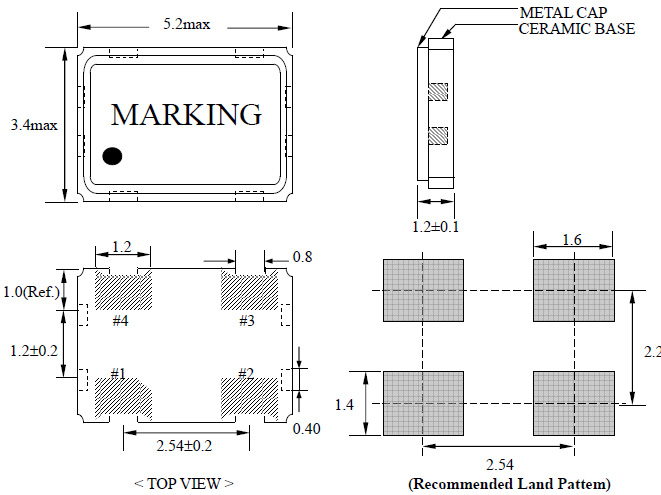

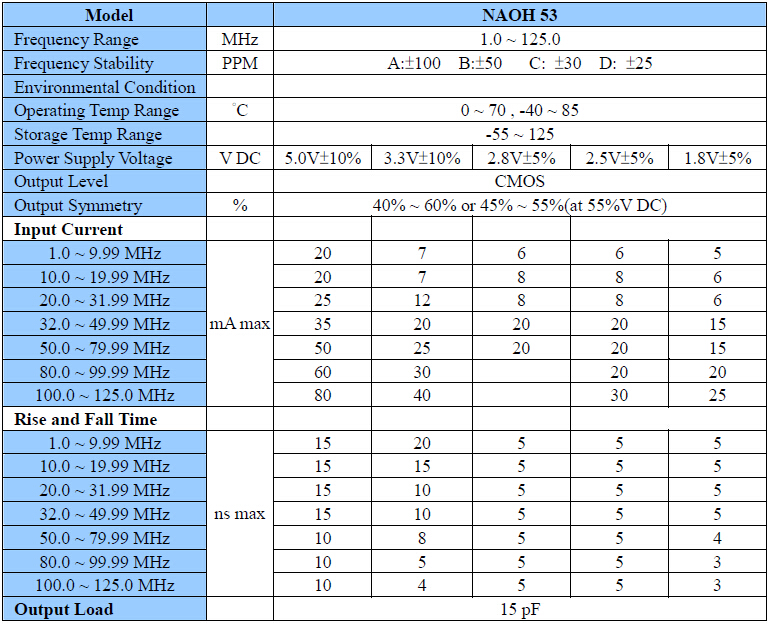

臺灣津綻晶振,NAOH-53振蕩器,5032mm貼片晶振,尺寸大小5.0*3.2*1.3mm,CMOS輸出晶體振蕩器,頻率范圍1.0to125.0MHZ,工作溫度-40~+85℃耐高溫環境,無縫焊接具有,優良的可焊性,符合無線環保要求,該款SMD振蕩器主要應用于:P...

臺灣津綻晶振,NAOH-53振蕩器,5032mm貼片晶振,尺寸大小5.0*3.2*1.3mm,CMOS輸出晶體振蕩器,頻率范圍1.0 to 125.0MHZ,工作溫度-40~+85℃耐高溫環境,無縫焊接具有,優良的可焊性,符合無線環保要求,該款SMD振蕩器主要應用于:PCMCIA卡,CCD,便攜式電,無線局域網.

臺灣津綻晶體科技是專業的石英晶振制作商,公司創于臺灣1996年成立,創建品牌為【NSK】1997年在香港成立分公司,1998年在深圳成立分部,2001年到廣東省東莞市投資建廠,主要生產石英晶體諧振器,無源晶振,與石英晶體振蕩器,有源晶振,東冠生產線主要生產小尺寸SMD晶體系列.

臺灣津綻公司主要生產產品為全系列石英晶體振盪子即：石英晶體諧振器,(DIP晶體 SMD 晶體),石英晶體振盪器 (SMD OSCILLATOR) 和石英晶體控制振盪器 (SMD晶振 VCXO壓控晶振).

臺灣津綻石英科技股份有限公司擁有超過 10 年以上的生產經驗,秉持著持續開發與專業技術支持,提供使用者最佳的解決方案及最好的服務品質.

N- Natural Life (自然的生活)

推行綠色管理管制有害物質

珍惜地球資源創造無害環境(建構和諧環境)

S- Satisfied Product (滿意的產品)

竭盡企業本分堅持以人為本

推行工業安全製造優質產品(科技創新產品)

K- Keep Improvement (持續地改善)

時時群策群力提升品牌價值

刻刻精益求精達成顧客滿意(達成雙贏策略)

如果由頻率計數器測量的頻率比目標頻率高,要增加電容(CL,或Cd以及C 8)的值,以降低頻率到目標頻率,反之亦然.請檢查波形幅度是否改善或沒有經過我們調整頻率.如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況.該晶體應正常后,諧振點的調整.如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進：

方法1：降低產品線路外部電容(Cd和CG)的值,并通過晶體具有較低負載電容(CL).

方法2：采用小電阻(RR)的晶體.

方法3：使用鎘和CG的不等價的設計.

我們可以增加鎘(XOUT)的負載電容和降低CG(辛)的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.我們建議您使用上面的方法來節省成本,保證安全.請用頻率計數器來測量所述晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進.如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率.請采用晶體具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大.
